Khối vòng bi tuyến tính kèm theo SCE16UU

Chi tiết sản phẩm

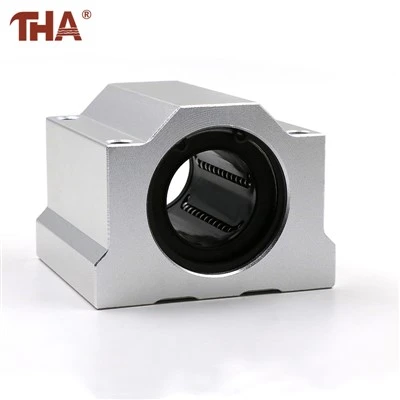

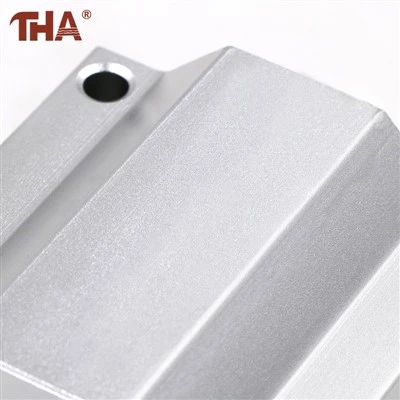

Vỏ SCE16UU bao quanh một ổ trục tuyến tính khép kín và mang nó như một bộ phận lắp ghép. Bốn lỗ ở mặt trên cho phép cố định bàn, đĩa hoặc vật cố định trực tiếp vào khối. Vòng bi bên trong tuần hoàn các quả bóng xung quanh trục, giảm lực cản trượt trong quá trình chuyển động theo đường thẳng.



Đây là một khối kín được thiết kế để sử dụng trên trục tròn có thể đi hoàn toàn qua ổ trục. Nó khác với SCE16VUU đã xử lý trước đó, có cấu hình vỏ không giống nhau. Nó cũng không phải là một hệ thống đường ray hoàn chỉnh: trục, các giá đỡ trục và đường ray đỡ bằng nhôm là các bộ phận riêng biệt trừ khi được bao gồm cụ thể trong đơn đặt hàng.



Mô tả sản phẩm

Một hệ thống lắp đặt điển hình sử dụng hai trục song song với một hoặc nhiều khối chịu lực trên mỗi trục. Việc căn chỉnh giữa các trục rất quan trọng vì SCE16UU không bù được lỗi lắp đặt lớn. Nếu các trục không song song, các khối có thể bị chặt trong một phần hành trình hoặc đặt tải không đồng đều lên các mạch bi.



Sử dụng khối có trục có đường kính chính xác và điều kiện bề mặt phù hợp. Trước khi siết chặt lần cuối, di chuyển bàn trượt hết hành trình và xác nhận rằng lực cản vẫn ổn định. Việc bôi trơn phải được duy trì tùy theo tốc độ vận hành, tải trọng, tần suất di chuyển và lượng ô nhiễm hiện có.



Ký hiệu UU biểu thị các vòng đệm ở cả hai đầu của ổ trục. Những con dấu này giúp hạn chế sự xâm nhập của bụi nhưng không làm cho khối không thấm nước hoặc thích hợp cho việc bị mài mòn mà không có lớp bảo vệ bổ sung.



Thông tin sản phẩm

Mục	Thông tin
Mẫu sản phẩm	SCE16UU
Loại sản phẩm	Khối ổ bi tuyến tính kèm theo
Đường kính trục danh nghĩa	16mm
Mẫu nhà ở	Khối nhôm hình chữ nhật
Chuyển động mang	Chuyển động bóng tuyến tính tuần hoàn
Cấu hình con dấu	Bịt kín ở cả hai đầu
Yêu cầu trục	Trục tuyến tính tròn có đường kính phù hợp
Phương pháp lắp	Bốn lỗ gắn trên cùng
Chuyển động phù hợp	Hành trình tuyến tính thẳng

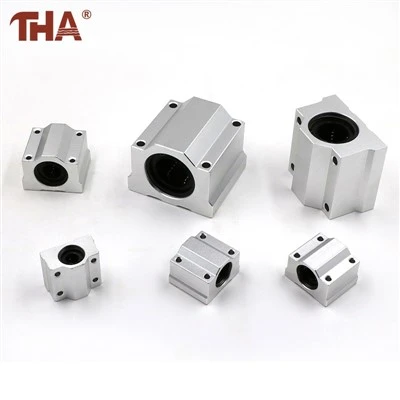

Các mẫu đã xuất bản có liên quan	SCE08UU SCE10UU SCE12UU SCE16UU SCE20UU SCE25UU SCE30UU SCE40UU SCE50UU SCE60UU
Các mục không được tự động đưa vào	Hỗ trợ trục trục và đường ray hỗ trợ
Kiểm tra cài đặt chính	Căn chỉnh song song đường kính trục và bôi trơn
Hạn chế sử dụng	Không nhằm mục đích bù đắp cho độ lệch trục lớn



Câu hỏi thường gặp

1. SCE16UU có bao gồm trục và thanh đỡ không?
Không. Trang này dành cho khối chịu lực. Trục, trụ đỡ cuối và các thành phần đường ray-được hỗ trợ phải được chỉ định riêng trừ khi có nêu khác.

2. Kích thước trục nào phù hợp với SCE16UU?
Ký hiệu SCE16UU tương ứng với trục tròn danh nghĩa 16 mm.

3. UU biểu thị điều gì?
UU biểu thị các vòng đệm ở cả hai đầu của ổ trục tuyến tính bên trong.

4. SCE16UU có giống SCE16VUU không?
Không. Họ sử dụng các cấu hình nhà ở khác nhau. Kích thước và cách sắp xếp lắp đặt của chúng không được coi là có thể thay thế cho nhau.

5. Khối ổ trục này có thể chạy trên trục không được hỗ trợ không?
Nó có thể chạy trên một trục tròn phù hợp, nhưng việc bố trí đỡ trục yêu cầu phụ thuộc vào nhịp, tải trọng và độ võng cho phép. Nhịp dài hơn hoặc tải nặng hơn có thể yêu cầu hỗ trợ trục liên tục.

6. Cần kiểm tra những gì trước khi đặt hàng?
Xác nhận mô hình hoàn chỉnh, đường kính trục, số lượng yêu cầu, cách sắp xếp lỗ-lắp và liệu trục hoặc giá đỡ có cần thiết hay không.

7. Các thành phần tùy chỉnh có sẵn không?
Chúng tôi xây dựng theo bản vẽ của khách hàng theo OEM/ODM và chấp nhận các đơn đặt hàng nhỏ như một sản phẩm duy nhất cho kích thước tiêu chuẩn.
