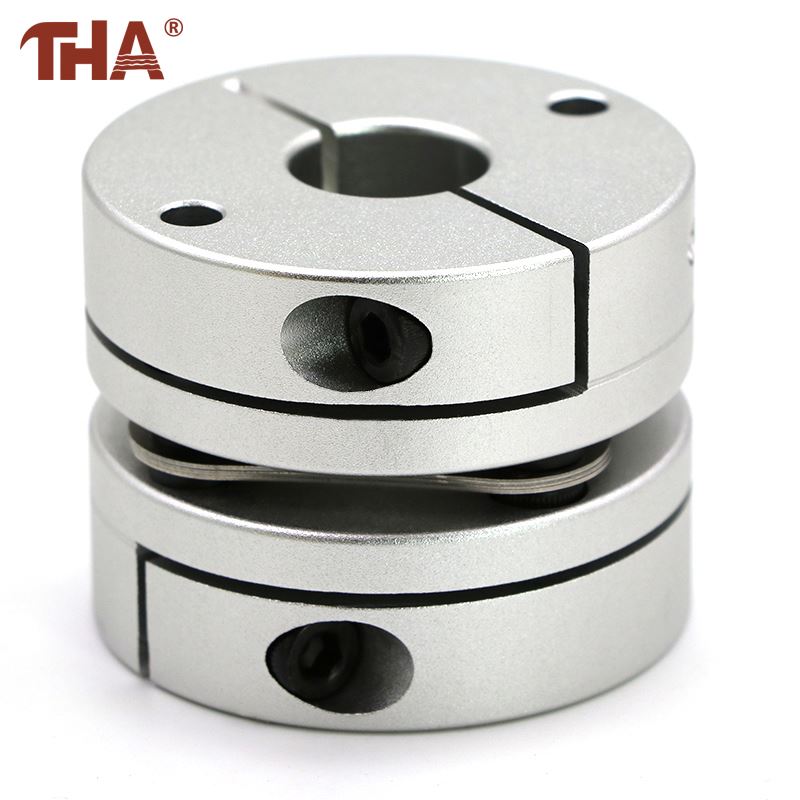

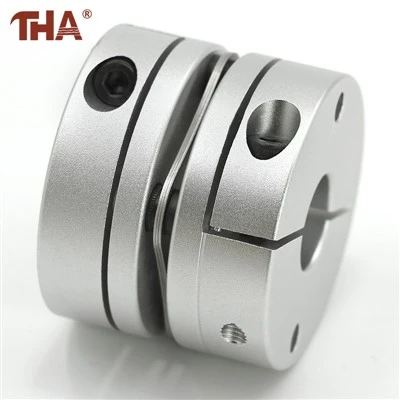

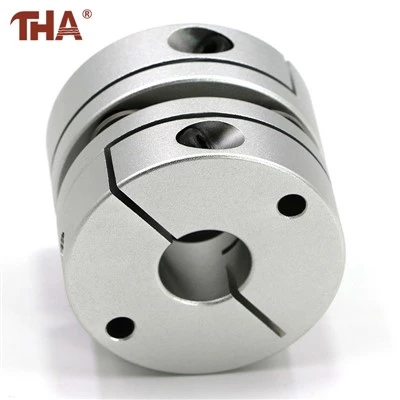

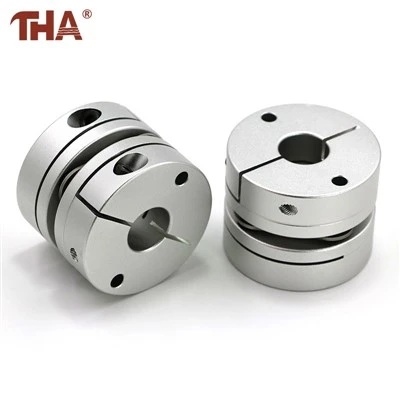

Khớp nối kẹp màng đơn GS

Chi tiết sản phẩm

Mô-men xoắn truyền từ một trục qua màng kim loại và đến trục đối diện. Không có nhện cao su giữa các trục. Điều này tạo ra phản ứng chắc chắn trong quá trình khởi động, dừng và lùi, đồng thời tránh mài mòn do chèn chất đàn hồi.



Cơ hoành đơn uốn cong khi có sự khác biệt nhỏ về lắp đặt góc hoặc trục. Do chỉ có một phần uốn nên khớp nối ngắn hơn thiết kế-màng kép nhưng có ít khả năng điều chỉnh độ lệch trục song song hơn.



Mười kích cỡ được liệt kê, bắt đầu bằng GS-19×20 và kết thúc bằng GS-82×68. Các kết hợp lỗ khoan có sẵn phụ thuộc vào đường kính ngoài đã chọn. Lỗ khoan nhỏ nhất được liệt kê là 3 mm, trong khi các mẫu lớn hơn cung cấp các tùy chọn lỗ khoan lên tới 42 mm.



Mô tả sản phẩm

Hai đường kính lỗ khoan nên được chọn riêng khi trục động cơ và trục dẫn động có kích thước khác nhau. Cả hai hub đều sử dụng vít kẹp nên việc lắp đặt không cần có rãnh then trừ khi thiết bị được kết nối yêu cầu cụ thể.



Cơ hoành phải vẫn ở vị trí bình thường trong khi các vít kẹp được siết chặt. Việc kéo các trục lại với nhau để bù đắp khoảng cách trục quá mức sẽ tạo ra tải trọng trục cố định lên màng ngăn trước khi máy khởi động.



Dòng GS này phù hợp với động cơ servo, động cơ bước và đầu vào vít bi yêu cầu phản hồi trực tiếp trong quá trình đảo chiều. Nó không nhằm mục đích hoạt động như một bộ cách ly rung động mềm. Trong trường hợp khả năng hấp thụ sốc là yêu cầu chính thì khớp nối hàm đàn hồi có thể phù hợp hơn.



Mô-men xoắn định mức tăng từ 1 N·m trên GS-19×20 lên 100 N·m trên GS-82×68. Việc lựa chọn phải tuân theo mômen làm việc, cặp lỗ khoan và tốc độ vận hành thay vì chỉ theo đường kính bên ngoài. Cũng cần phải tuân thủ mô-men xoắn kẹp-vít dành riêng cho từng mẫu máy được hiển thị trong biểu đồ kích thước.



Thông tin sản phẩm

Mục	Đặc điểm kỹ thuật
Loạt	GS
Sự thi công	Màng ngăn kim loại đơn có hai trục kẹp
Mô hình được liệt kê	GS-19×20 đến GS-82×68
Đường kính ngoài	19 đến 82mm
Chiều dài tổng thể	20 đến 68mm
Phạm vi lỗ khoan có sẵn	3 đến 42 mm tùy theo mẫu
mô-men xoắn định mức	1 đến 100 N·m
Độ lệch tâm cho phép	0,1 mm
Độ lệch góc cho phép	1 độ
Độ lệch trục cho phép	±0,09 đến ±0,50 mm tùy theo kiểu máy
Vật liệu chính	Trục hợp kim nhôm và màng ngăn bằng thép không gỉ SUS304-





Câu hỏi thường gặp

Khớp nối màng-đơn khác với mô hình màng-đôi như thế nào?

Một-khớp nối màng đơn có một phần kim loại linh hoạt và kết cấu tổng thể ngắn hơn. Thiết kế màng-kép cung cấp hai phần uốn cong và thường phù hợp hơn khi phải điều chỉnh độ lệch song song.

Khớp nối này có thể làm giảm độ rung của động cơ không?

Nó được thiết kế để truyền lực xoắn chắc chắn hơn là cách ly rung động mềm. Nên xem xét khớp nối bằng chất đàn hồi khi tác động đệm hoặc rung là mục tiêu chính.

Hai trục có thể có đường kính lỗ khoan khác nhau không?

Đúng. Chọn lỗ khoan phía-động cơ và{2}}được dẫn động từ các kết hợp có sẵn cho mẫu GS đã chọn.

Các trục có nên được đẩy hoàn toàn vào khớp nối không?

Độ sâu chèn trục và vị trí trục phải để màng ngăn không bị kéo hoặc nén vĩnh viễn. Xác nhận vị trí lắp ráp trước khi siết chặt cả hai trục.

Có thể tạo ra một tổ hợp lỗ khoan đặc biệt không?

Chúng tôi xây dựng theo bản vẽ của khách hàng theo OEM/ODM và chấp nhận các đơn đặt hàng nhỏ như một sản phẩm duy nhất cho kích thước tiêu chuẩn.
