Có hai loại chiều cao kết hợp củađường ray dẫn hướng tuyến tính: loại lắp ráp cao và loại lắp ráp thấp. Đúng như tên gọi, chiều cao kết hợp của loại lắp ráp cao (từ đáy ray trượt đến đỉnh thanh trượt) cao hơn, trong khi chiều cao kết hợp của loại lắp ráp thấp thấp hơn, tùy thuộc vào thông số kỹ thuật, chênh lệch là từ 2 ~ 7mm và 7 mm. Lý do cho sự khác biệt này là do thông số chiều cao của thanh trượt khác nhau, thường không liên quan gì đến đường ray trượt.

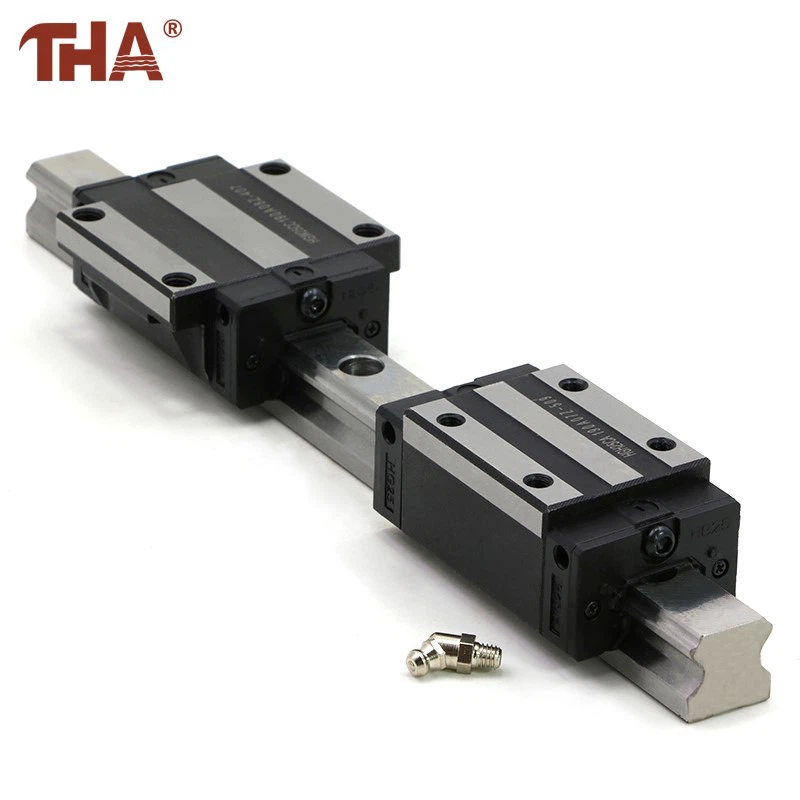

Đường ray dẫn hướng tuyến tính lắp ráp cao là đường ray dẫn hướng tuyến tính tiếp xúc hình cung đơn bốn hàng, đồng thời nó cũng là đường ray dẫn hướng tuyến tính chính xác hạng nặng với thiết kế kết cấu tốt. So với các ray dẫn hướng tuyến tính khác, nó cải thiện khả năng chịu lực và độ cứng, đồng thời đặc tính ổ trục bốn chiều và chức năng tự căn chỉnh tự động có thể hấp thụ lỗi lắp ráp của bề mặt lắp đặt và đáp ứng các yêu cầu về độ chính xác cao. Các khái niệm về tốc độ cao, tải trọng cao, độ cứng cao và độ chính xác cao đã trở thành xu hướng phát triển của các sản phẩm công nghiệp.
Đường ray dẫn hướng tuyến tính lắp ráp thấp được thiết kế với bốn hàng bi thép, có đặc tính độ cứng cao, tải trọng cao, bốn hướng và các tải trọng khác, đồng thời có chức năng định tâm tự động, có thể hấp thụ lỗi lắp ráp khi lắp đặt bề mặt và đáp ứng yêu cầu về độ chính xác cao. Sự kết hợp giữa việc giảm chiều cao kết hợp và rút ngắn chiều dài của thanh trượt rất phù hợp với các thiết bị có yêu cầu ít về cơ khí và không gian trong ngành tự động hóa tốc độ cao.
Đường ray dẫn hướng tuyến tính được lắp ráp cao phù hợp để sử dụng trong môi trường có không gian lắp đặt lớn và tải trọng nặng, như máy mài, máy phay, máy tiện, máy khoan, máy khoan, máy gia công toàn diện, v.v.
Đường ray dẫn hướng tuyến tính lắp ráp thấp phù hợp để sử dụng trong môi trường có không gian thiết bị nhỏ và tải trọng nhỏ, chẳng hạn như máy khắc, máy đóng gói, máy bán dẫn, v.v.
Nói chung, chiều cao kết hợp của thanh trượt dẫn hướng tuyến tính quyết định mức lắp ráp cao hay mức lắp ráp thấp và yếu tố quyết định là chiều cao cho phép của mặt phẳng sử dụng. Với cùng kích thước thì chiều cao của thanh trượt là khác nhau. Đối với lắp ráp cao, ray dẫn hướng và thanh trượt được lắp ráp lại với nhau, và lắp ráp có chiều cao tương đối thấp sẽ cao hơn một chút.
